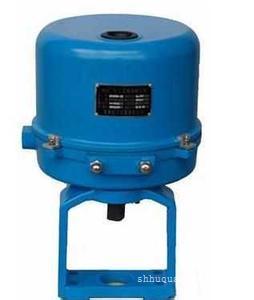

3810系列电子式电动执行器，直行程电子式电动执行器
3810系列电子式电动执行器，直行程电子式电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角行程调节阀门组成电动调节阀。 3410系列电子式电动执行器是以220V交流单相电源为驱动电源，输入信号采用220V交流开关，电机采用交流可逆单相齿轮减速电机，开度检测采用精密导电塑料定位器，可与各种直行程和角行程调节阀门组成开关控制型电动执行器。
、直行程3810L、3410L系列
|
类别
|
3810L系列
|
3410L系列
|
额定输出力N
|
速度mm/s
|
行程mm
|
|
普通型
|
381LS A-08
|
341LS A-08
|
800
|
4.2
|
30
|
|
381LSA-20
|
341LSA-20
|
2000
|
2.1
|
|
381LSB-30
|
341LSB-30
|
3000
|
3.5
|
60
|
|
381LS B-50
|
341LS B-50
|
5000
|
1.7
|
|
381LSC-65
|
341LSC-65
|
6500
|
3.4
|
100
|
|
381LSC-99
|
341LSC-99
|
10000
|
2.0
|
|
381LSC-160
|
341LSC-160
|
16000
|
1.0
|
|
隔爆型
|
381LX A-08
|
341LX A-08
|
800
|
4.2
|
30
|
|
381LXA-20
|
341LXA-20
|
2000
|
2.1
|
|
381LXA-30
|
341LXA-30
|
3000
|
3.5
|
60
|
|
381LXA-50
|
341LXA-50
|
5000
|
1.7
|
三、主要技术参数
|
|
参数名称
|
3810系列
|
3410系列
|
|
控制机构
|
输入信号
|
4～20mADC或1～5VDC
|
220VAC开关信号
|
|
开度信号
|
4～20mADC(负荷电阻500Ω以下)
|
反馈4～20mADC或0～1.0KΩ
|
|
死区
|
0.8～1.0%可调到0.4%
|
|
|
零点调整
|
25%
|
|
|
量程调整
|
20～100%
|
|
|
基本误差、回差
|
1.0%
|
|
|
控制限位、开关
|
开侧、闭侧
|
开侧、闭侧
|
|
开度检测
|
精密导电塑料电位器
|
精密导电塑料电位器
|
|
动力
|
电源
|
AC220±10% 50Hz
|
AC220±10% 50Hz
|
|
驱动电机
|
AC可逆单相齿轮减速电机
|
AC可逆单相齿轮减速电机
|
|
耗电功率
|
A型
|
50 VA
|
50 VA
|
|
B型
|
150 VA
|
150 VA
|
|
C型
|
220 VA
|
220 VA
|
|
D型
|
350VA
|
350VA
|
|
附属机构
|
过载保护单元
|
A、B型任选，C、D型必备
|
|
|
力矩开关
|
角行程可以安装（选择件）
|
角行程可以安装（选择件）
|
|
空间加热器
|
选择件，但防爆型不装
|
选择件，但防爆型不装
|
|
手动机构
|
便携式手动曲柄
|
便携式手动曲柄
|
|
安装条件
|
环境温度
|
普通型无加热器-10℃～＋60℃
|
普通型无加热器-10℃～＋60℃
|
|
普通型有加热器-35℃～＋60℃
|
普通型有加热器-35℃～＋60℃
|
|
防爆型-10℃～＋60℃
|
防爆型-10℃～＋60℃
|
|
允许振动
|
1.5G以下
|
1.5G以下
|
|
相对湿度
|
普通型95%以下,防爆型45～85%
|
普通型95%以下,防爆型45～85%
|
|
环境气体
|
无腐蚀性气体
|
无腐蚀性气体
|
|
接线口
|
普通A、B、C型2-PF1/2
|
普通A、B、C型2-PF1/2
|
|
普通D型和防爆型2-PF3/4
|
普通D型和防爆型2-PF3/4
|
|
配线口
|
信号线屏蔽并与电源线隔离
|
|
|
保护等级
|
IP55
|
IP55
|
|
防爆等级
|
EXd II BT4
|
EXd II BT4
|
