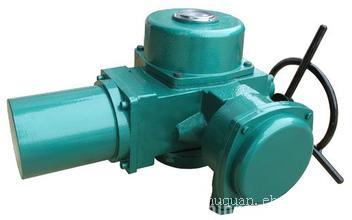

DQW电动装置 DQW系列部分回转电动装置 DQW阀门电动装置
DQW电动装置产品特点：
使用阀门：球阀、蝶阀、旋塞阀、风门挡板等
基本规格：7个机座号
控制转矩范围：100~10,000N.m
输出转速范围：0.2~1r/min
户外防护等级：IP65、IP67
使用环境温度：-20~+60℃
特点：
具有死区自适应功能，防止震荡
具有电源相序自动纠正功能
智能控制器内部菜单可设置控制参数
具有断信号保位、全开、全关和中间位置
阀位调整方便，操作面板上可显示电装开度，零点和满点的设定
不使用电池，参数可保存
智能控制器可与电动执行机构分体安装，以满足特殊场合下使用
DQW整体型电动装置参数:
型号规格及主要性能参数
型号
输出
转矩（N·m）
阀杆直径（mm）
手动
速比
输出转速（r/min）
0.5
1
1.5
2
3
4
电机功率（KW）
Q10 /Q(T)
100
28
88
0.03
0.06
0.09
0.18
Q20 /Q(T)
200
0.12
0.25
Q30 /Q(T)
300
0.37
Q60 /Q(T)
600
42
74
0.55
Q90 /Q(T)
900
0.75
Q120 /Q(T)
1200
1.1
Q200 /Q(T)
2000
60
67
-
Q250 /Q(T)
2500
,
Q300 /Q(T)
3000
Q400 /Q(T)
4000
Q500 /Q(T)
5000
T:调节.Z:整体
型 号
B1
B
H1
H
L1
L
ΦD
Q10~30 /Q(T)
315
420
90
445
310
530
Q60~120 /Q(T)
360
505
130
510
365
585
375
Q200~500 /Q(T)
390
570
120
495
665
外形及外形尺寸（旋钮式）
阀门压力损失计算公式
公式1. △P＝（Q／Kv) ^2 △P＝压力损失， bar Q＝流量, m ^3/h Kv＝（额定压差1bar）， m ^3/h 公式2. △P＝0.0102×(Q/Kv) ^2 △P＝压力损失， mm 水柱 Q＝流量， l/h Kv＝(额定压差1bar), m ^3/h 公式3. △P＝0.01×（Q/Kv0.01)^2
△P＝压力损失， bar Q＝流量， l/h Kv0.01＝（额定压差 0.01bar）, l/h 公式4. △P＝102×(Q/Kv0.01)^2 △P＝压力损失， mm 水柱 Q＝流量， l/h Kv0.01＝（额定压差 0.01bar），l/h 公式5. Kv＝0.01×Kv0.01 Kv＝（额定压差 1bar） m ^3/h Kv0.01＝（额定压差 0.01bar） l/h
