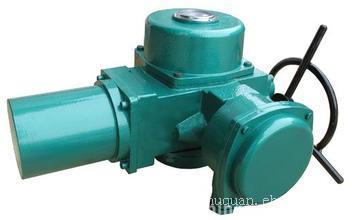

部分回转整体型电装，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。

整体型电装可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

整体型电装的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

部分回转电动装置按防护类型可分为户外型和隔爆型；

按控制方式又可分为常规型、整体型和整体调节型。



2.整体型电装型号表示方法

Q-―

A表示带现场按钮；F表示带4-20mA信号输出

Z：表示整体型；T：表示整体调节型

防护类型：B表示隔爆型；无代号为户外型

输出转速：阿拉伯数字表示，单位r/min（转/分）

额定输出转矩：阿拉伯数字表示，单位kgf?m

产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。



整体型电装型号示例：

1）DQW10-1EB表示部分回转电动装置，输出转矩10kgf?m（100N?m），输出转速1r/min，隔爆型。

2）DDQW1200-0.44EBT叠加结构,输出转矩12000N.m，输出转速：0.44r/min,防爆一体化智能型。



3.整体型电装工作环境和主要技术参数

3.1电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）

3.2工作环境

3.2.1环境温度：-20~+60℃（特殊订货-40~+80℃）

3.2.2相对湿度：≤95%（25℃时）

3.2.3防护类型

3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；

3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55（特殊订货IP65、IP67）

3.2.5工作制：短时10分钟（特殊订货30分钟）

3.3技术参数
