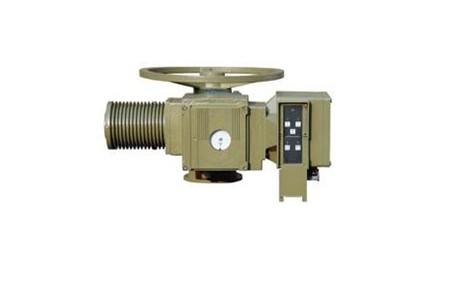

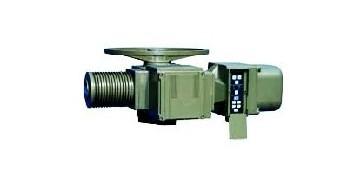

2SA3010/2SA3011/2SA3012/西门子电动执行机构
2SA3010/2SA3011/2SA3012、2SA30系列电动装置适用于对开环控制或闭环控制系统中各类闸阀、截止阀及调节阀等阀门进行控制或调节的一种装置，防护等级为IP65，可达IP67。2SA30开关型电动执行机构输出转矩范围：10Nm-4000Nm，转速范围：5-160rpm。该型号机构合理，通用性强，可适合多种配套功能的需要，在2SA30上加装电机控制模块盒（LK）可实现就地操作，方便安装和使用，节省费用。该产品设计先进，系列齐全，能充分满足电站，石化，冶金矿山等行业自动化控制的需要。
2SA3010/2SA3011/2SA3012、2SA30系列电动装置的特点
1、该系列产品是吸收西门子公司的先进技术;
2、设计先进、系列齐全，能充分满足电站、石化、冶金、矿山等行业自动化控制的要求;
3、结构合理、通用性强、可适应各种配套功能的需要，在2SA30上加装电机控制盒（LK）可实现就地操作，
方便安装和使用，节省费用;
4、能提供二个以上的中途信号（即开关向中途信号）;
5、具有防尘、防水功能，其防护等级为IP67，应用户要求亦可提供防护等级为IP68的电动装置;
6、调整方便、控制精度高。
技术条件
1、环境温度：-20℃～+80℃
2、工作制式：S2-15min短时工作制
3、电 源：三相380V 50Hz
4、防护等级：IP67、IP68（特殊定货）
5、行程精度：≤0.5％
6、转矩精度：≤10％
7、连接尺寸：按GB12222或JB2920执行
|
2SA3010/2SA3011/2SA3012、2SA30系列开关型电动执行机构性能参数表
|
|
S系列
|
型
号
|
2SA
3010
|
2SA
3011
|
2SA
3012
|
2SA
3020
|
2SA
3021
|
2SA
3022
|
2SA
3030
|
2SA
3031
|
2SA
3032
|
2SA
3040
|
2SA
3041
|
2SA
3042
|
|
控制转距
|
最
大
值
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
4000Nm
|
|
最
小
值
|
10Nm
|
20Nm
|
40Nm
|
80Nm
|
160Nm
|
315Nm
|
630Nm
|
1250Nm
|
|
输出
转速
|
5-160r/min
|
5/40r/min
|
|
法兰号GB12222
ISO5210
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|
电机
工作
制式
|
S2制式 15min
|
|
电机
|
三相异步电动机F级
|
|
质量
|
26
|
27
|
50
|
54
|
110
|
115
|
220
|
235
|
2SA35系列调节型电动执行机构性能参数表
|
R系列
|
型号
|
2SA
3510
|
2SA
3511
|
2SA
3512
|
2SA
3520
|
2SA
3521
|
2SA
3522
|
2SA
3530
|
2SA
3531
|
2SA
3532
|
2SA
3540
|
2SA
3541
|
2SA
3542
|
|
控制转距
|
最
大
值
|
20Nm
|
40Nm
|
80Nm
|
175Nm
|
350Nm
|
700Nm
|
1400Nm
|
2800Nm
|
|
最
小
值
|
15Nm
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
|
整定转距
|
15Nm
|
30Nm
|
60Nm
|
125Nm
|
250Nm
|
500Nm
|
1000Nm
|
2000Nm
|
|
输出转速
|
5至40
|
5至14
|
5至10
|
|
法兰号GB12222
|
F07
|
F10
|
F14
|
F16
|
F25
|
F30
|
|
工作制式
|
S4制式（间歇工作制，机械制动）。S5（间歇工作制，可带电制动）。最小负载持续率10%，最所操作次数1200c/h。
|
|
电机
|
三相异步电动机，带及不带制动器，绝缘等级F级，带PTC热敏元件。
|
|
质量(kg)
|
26
|
27
|
50
|
55
|
110
|
116
|
220
|
235
|
应注意
按铭牌接线图接线
控制和动力电缆应分别接线
保证防护等级，在电缆进口处使用带密封垫的穿线接头
对于开环控制，可采用换向接触器来控制电机，装上LK电机控制模块以替换
现场控制柜中的电机控制箱。
应注意：在电动装置停止运行后，开关及信号部分（ESM）上的空间防结露加热器HZ带电
