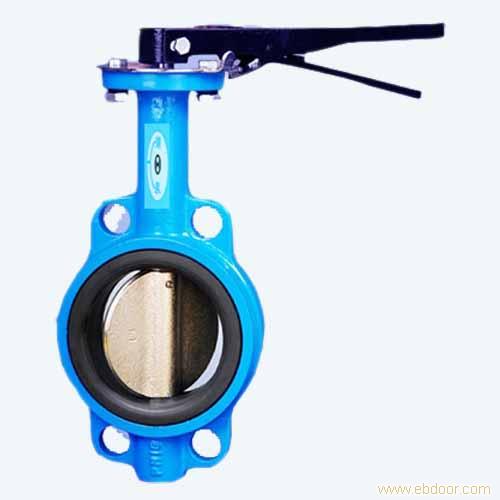

手动对夹蝶阀 D71X-10/16对夹蝶阀产品特点：
我公司”上SQ泉”拥有多年生产经验蝶阀的历史并有部分产品申请获得了专利，在不断吸引外资技术和运用的基础上获得了市政和用户的青睐。
蝶阀是用圆形蝶板作启闭件并随阀杆转动来开启、关闭和调节流体通道的一种阀门。蝶阀不仅结构简单、体积小、重量轻、材料耗用省，安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，在大中口径、中低压力的使用领域，蝶阀是主导的阀门形式。随着防腐合成橡胶和聚四氟乙烯的应用，蝶阀的性能得以提高，并满足于不同的工况条件。近十几年来，金属密封蝶阀发展迅速，随着耐高温、耐低温、耐强腐蚀、耐强冲蚀、高强度合金材料在蝶阀中的应用，使金属密封蝶阀在高温、低温、强冲蚀等工况条件下得到广泛的应用，并部分取代了截止阀、闸阀和球阀。 结构特点：蝶阀具有结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。 公称压力或压力级：PN1.0-4.0MPa、ANSI CLASS 150-300LB、JIS10-20K 公称通径或口径：DN40～2000 连接方式：法兰连接、对夹连接、对焊连接及凸耳对夹连接适用温度：-196℃～700℃ 驱动方式：手动、蜗轮传动、气动、电动、液动、气液联动、电液联动阀体材料：HT200、WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。 PN1.0/PN1.6MPa
|
规格
|
A
|
B
|
C
|
D
|
L
|
H
|
D1
|
N-ф
|
K
|
E
|
N1-ф1
|
ф2
|
G
|
2-M
|
总重
|
|
50
|
161
|
80
|
42
|
52.9
|
32
|
84.84
|
120
|
4～23
|
77
|
57.15
|
4-6.7
|
12.6
|
118
|
~
|
2.5
|
|
65
|
175
|
89
|
44.7
|
64.5
|
32
|
96.2
|
136.2
|
4～26.5
|
77
|
57.15
|
4-6.7
|
12.6
|
137
|
~
|
3.2
|
|
80
|
181
|
95
|
45.2
|
78.8
|
32
|
61.23
|
160
|
8～18
|
77
|
57.15
|
4-6.7
|
12.6
|
143
|
~
|
3.6
|
|
100
|
200
|
114
|
52.1
|
104
|
32
|
70.8
|
185
|
4～24.5
|
92
|
69.85
|
4-10.3
|
15.77
|
156
|
~
|
4.9
|
|
125
|
213
|
127
|
54.4
|
123.3
|
32
|
82.28
|
215
|
4～23
|
92
|
69.85
|
4-10.3
|
18.92
|
190
|
~
|
7
|
|
150
|
226
|
139
|
55.8
|
155.6
|
32
|
91.08
|
238
|
4～25
|
92
|
69.85
|
4-10.3
|
18.92
|
212
|
~
|
7.8
|
|
200
|
260
|
175
|
60.6
|
202.5
|
45
|
112.89/76.36
|
295
|
4～25/4～23
|
115
|
88.9
|
4-14.3
|
22.1
|
268
|
~
|
13.2
|
|
250
|
292
|
203
|
65.6
|
250.5
|
45
|
92.4
|
357
|
4～29
|
115
|
88.9
|
4-14.3
|
28.45
|
325
|
~
|
19.2
|
|
300
|
337
|
242
|
76.9
|
301.6
|
45
|
105.34
|
407
|
4～29
|
140
|
107.95
|
4-14.3
|
31.6
|
403
|
~
|
32.5
|
|
350
|
368
|
267
|
76.5
|
333.3
|
45
|
91.11
|
467
|
4～30
|
140
|
107.95
|
4-14.3
|
31.6
|
436
|
~
|
41.3
|
|
400
|
400
|
309
|
86.5
|
389.6
|
51.2/72
|
100.47/102.42
|
515/525
|
4～26/4～30
|
197
|
158.75
|
4-20.6
|
33.15
|
488
|
~
|
61
|
|
450
|
422
|
328
|
105.6
|
440.51
|
51.2/72
|
88.39/91.51
|
565/585
|
4～26/4～30
|
197
|
158.75
|
4-20.6
|
38
|
539
|
~
|
79
|
|
500
|
480
|
361
|
131.8
|
491.5
|
64.2/82
|
96.99/101.68
|
620/650
|
4～26/4～33
|
197
|
158.75
|
4-20.6
|
41.15
|
593
|
~
|
128
|
|
600
|
562
|
459
|
152
|
592.5
|
70.2/82
|
113.42/120.46
|
725/770
|
20～30/20～36
|
276
|
215.9
|
4~22.2
|
50.65
|
816
|
~
|
188
|
|
700
|
624
|
520
|
163
|
695
|
66/82
|
109.65
|
840
|
24～30/20～36
|
300
|
254
|
8~18
|
55/63.36
|
895
|
4-M33
|
284
|
|
800
|
672
|
591
|
188
|
79.4
|
66/82
|
124
|
950
|
24～33/24～39
|
300
|
254
|
8~18
|
55/63.36
|
1015
|
-
|
368
|
|
900
|
720
|
656
|
203
|
864.7
|
118
|
117.57
|
1050
|
24～33
|
300
|
254
|
8~18
|
75
|
1115
|
4-M33
|
713
|
|
1000
|
800
|
721
|
216
|
965
|
142
|
129.89
|
1160
|
24~36
|
300
|
254
|
8~18
|
85
|
1230
|
4-M33
|
864
|
