用途和特点：

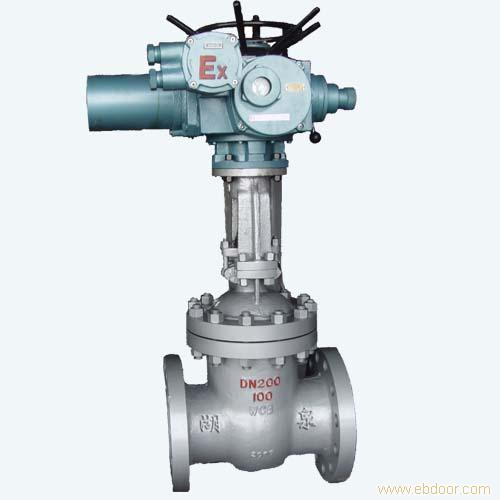

　防爆型阀门电动装置(以下简称电动装置)与YBDF系列隔爆型电动阀门用三相异步电动机组装后才具有完整的防爆结构，防爆性能符合GB3836.2《爆炸性环境用防爆电气设备，隔爆型电气设备“d”》的规定，防爆标志为dⅡBT4，适用于有Ⅱ类A、B级，T1、T2、T3、T4组可燃性气体与空气形成的爆炸性混合物的场所。 DZB型电动装置，可直接与闸阀、截止阀、节流阀和隔膜阀配套组装成电动阀门，也可以与二次减速器组装成DQB型电动装置，与球阀、碟阀配套组成电动阀门。它可以准确地按控制指令进行开启和关闭动作，对阀门实行远控、集控和自控。

◆主要技术参数：

1．电动装置的外壳防护等级IP55 -IP68 2．电动装置在下列条件下正常工作：海拔高度不超过1000m；工作环境温度—20℃～+40℃；工作环境相对湿度≤95％(25℃)；工作环境不含有强腐蚀性的介质；短时工作制，时间定额为10min；额定电压为380V，频率为50HZ。部分回转户外型特点及技术、

3. 工作环境和主要技术参数

3.1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

单相220V、110V（50Hz 、60Hz）

3.2 工作环境：

3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

3.2.2 相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）

3.2.4防护等级：IP55 （特殊订货IP65、IP67）。

3.3 工作制：短时10分钟（特殊订货30分钟）。

3.4.1 型号规格和主要性能参数见表1

型号规格

公称转矩（N·m）

公称推力（KN）

阀杆直径（mm）

转圈数（圈）

手动

速比

输出转速（r/min）

电机功率（KW）

参考重量（Kg）

Z5

50

20

28

60

1:1

12

0.12

28

Z10

100

40

28

60

1:1

24/36

0.25/0.37

45

Z15

150

24/36

0.37/0.55

50

Z20

200

100

40

60

1:1

18/24

0.37/0.55

55

Z30

300

18/24

0.55/0.75

58

Z45

450

150

48

120

1:1

(20:1)

24/36

1.1/1.5

110

Z60

600

24/36

1.5/2.2

120

Z90

900

200

60

120

1:1

(25:1)

24/36

2.2/3

139

Z120

1200

24/36

3/4

142

Z180

1800

325

70

150

22.5:1

18/24

4/5.5

250

Z250

2500

18/24

5.5/7.5

255

Z350

3500

700

80

150

20:1

18/24

7.5/10

330

Z500

5000

18/24

10/15

350

注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)

注2：当产品提供四层计数器时，转圈数为表1圈数*10

电机技术参数见表2

功率KW

0.12

0.25

0.37

0.55

0.75

1.1

1.5

2.2

3

4

5.5

7.5

10

15

电流A

0.57

1.03

1.38

2.2

2.62

4

4.12

5.25

7.9

8.87

12.05

15.6

20.5

26.6

外形尺寸见图1和表3

型号

H

H1

L1

L2

L3

F

F1

F2

F3

F4

фD

Z5

271

96

158

226

249

158

259

310

316

Z10-Z30

316

130

200

238

295

200

255

317

349

374

400

Z45-Z60

415

195

277

277

394

230

275

391

369

394

460

Z90-Z120

453

195

281

281

412

278

310

426

404

429

556

Z180-Z250

585

250

320

320

474

295

360

476

455

476

320

Z350-Z500

717

280

399

399

1076

433

417

442

417

542

565

注1：L1为户外型/隔爆型 L2为整体型/整体隔爆型

注2：F1为户外型 F2为隔爆型 F3为整体型

F4为整体隔爆型/整体调节隔爆型
