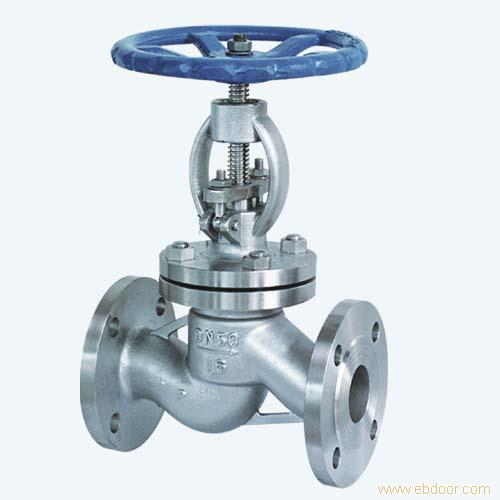

J41H-16C 上海J41H手动截止阀 J41H手动截止阀价格
结构设计、特点及用途
1.阀体和阀盖连接形式：PN10-64采用栓接阀盖；PN64-320采用自压密封式阀盖。
2.阀杆螺母：通常情况下，阀杆螺母材料采用ASTM A439 D2，同时可以根据用户要求采用铜合金等材料，对于大口径的截止阀，装滚动轴承，可以有效减小截止阀的开启力矩使阀门可以轻松开关。
3.阀杆设计：采用整体锻造工艺制成，按照标准要求确定最小直径。
4.阀盖垫片形式：PN10-64截止阀采用不锈钢石墨缠绕垫片；PN100截止阀可用不锈钢石墨缠绕垫片也可采用金属环垫片；PN160截止阀可采用金属环垫片，PN320截止阀采用自压密封金属环。
5.截止阀结构特点：栓接阀盖，明杆支架和升降式阀杆金属封面。
6.上密封座设计：我公司提供的所有截止阀都有倒密封设计，通常情况下，碳钢截止阀的阀座设计采用分离式倒密封结构，不锈钢截止阀的倒密封面非常可靠。虽然按照标准API600中有倒密封，但这不作为在带压情况下更换填料的依据。
7.填料密封：通常采用成型柔性石墨作为填料材料，可根据用户需求提供PTFE或者复合填料材料。填料与填料函接触的表面粗糙度为3.2u m，可以保证阀杆与填料接触面接合紧密但是旋转自如，经过精密的机械加工的阀杆密封面粗糙度0.8u m可以保证阀杆可靠的密封。
8.阀座：碳钢截止阀阀座通常采用锻钢材料，阀座密封面可根据客户需求喷焊硬质合金，NPS≤10″的截止采用分离式螺纹旋入式阀座，如果用户需要焊阀座结构也可提供；NPS≤12″截止阀采用焊阀座结构；不锈钢截止阀的阀座一般采用整体式或者在本体上焊硬质合金后直接加工阀座。如果用户有需求，不锈钢截止阀阀座也可采用分离式螺纹旋入式和焊接阀座结构。
J41H-16C 上海J41H手动截止阀 J41H手动截止阀执行标准
|
1 |
设计、制造 |
GB12234-89 |
|
2 |
法兰尺寸 |
JB/T79-94 |
|
3 |
焊接端尺寸 |
GB12224 |
|
4 |
检验、试验 |
JB/T9092-1999 |
|
5 |
传动方式 |
手动、电动、齿轮传动 |
J41H-16C 上海J41H手动截止阀 J41H手动截止阀试验压力
|
公称压力PN（MPa） |
1.6 |
2.5 |
4 |
6.4 |
|
壳体强度试验 |
2.4 |
3.8 |
6 |
9.6 |
|
上密封试验 |
1.8 |
2.8 |
4.4 |
7 |
|
密封试验 |
1.8 |
2.8 |
4.4 |
7 |
J41H-16C 上海J41H手动截止阀 J41H手动截止阀适用范围
| 壳体材料 |
选用介质 |
选用温度 |
| 碳素钢（C型） |
水、蒸汽、油品 |
≤425℃ |
| 铬镍钛钢（P型） |
硝酸类 |
≤150℃ |
| 铬镍钼钛钢（R/RII） |
醋酸类、尿素 |
≤150℃ |
| 铬钼钢（I型） |
水、蒸汽、油品 |
≤550℃ |
|
J41H-16C 上海J41H手动截止阀 J41H手动截止阀主要零件材料
|
25、WCB |
铬不锈钢 |
2Cr1325 |
H：不锈钢Y：钴基硬质合金钢 |
铝青钢 |
柔性石墨 |
优质碳钢 |
可锻铸铁 |
|
铬镍钛金钢 |
铬镍钛钢 |
铬镍钛钢 |
铬镍钼钛钢 |
铝青铜 |
柔性石墨 |
不锈钢 |
可锻铸铁 |
|
铬镍钼钛钢 |
铬镍钼钛钢 |
铬镍钼钛钢 |
铬镍钼钛钢 |
铝青铜 |
柔性石墨 |
不锈钢 |
可锻铸铁 |
|
铬钼钢 |
铬钼钢 |
合金钢 |
钴基硬质合金钢 |
铝青钢 |
柔性石墨 |
合金钢 |
可锻铸铁 |
J41H-16C 上海J41H手动截止阀 J41H手动截止阀主要外形和连接尺寸
|
型号 |
J41H/Y/B/W-16C/P J41Y-16P/R/I J941H/Y/B/W-16C/P J941Y/W/Y-16P/R/I |
|
公称通径DN |
PN1.6MPa |
WT(Kg) |
|
L |
D |
D1 |
D2 |
b |
z-фd |
H |
D0 |
J41 |
J941 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4-ф14 |
218 |
120 |
4.8 |
5.2 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4-ф14 |
258 |
140 |
6.5 |
7.1 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4-ф14 |
275 |
160 |
7 |
7.4 |
|
32 |
180 |
135 |
100 |
78 |
16 |
4-ф18 |
280 |
180 |
8.2 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4-ф18 |
330 |
200 |
11 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4-ф18 |
350 |
240 |
14.5 |
20 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4-ф18 |
400 |
280 |
21.5 |
25 |
|
80 |
310 |
195 |
160 |
135 |
20 |
8-ф18 |
355 |
280 |
27 |
35 |
|
100 |
350 |
215 |
180 |
155 |
22 |
8-ф18 |
415 |
320 |
30 |
50 |
|
125 |
400 |
245 |
210 |
185 |
24 |
8-ф18 |
460 |
360 |
84 |
75 |
|
150 |
480 |
280 |
240 |
210 |
26 |
8-ф23 |
510 |
400 |
91 |
100 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12-ф23 |
710 |
400 |
148 |
210 |
|
250 |
730 |
405 |
355 |
320 |
30 |
12-ф25 |
786 |
450 |
405 |
446 |
|
300 |
850 |
460 |
410 |
375 |
30 |
12-ф25 |
925 |
500 |
610 |
648 |
主要外形和连接尺寸
|
型号 |
J41H/Y/B/W-25/25P J41Y-25P/R/I J941H/Y/B/W-25/25P J941Y-25P/R/I |
|
公称通径DN |
PN2.5MPa |
|
|
L |
D |
D1 |
D2 |
b |
z-фd |
H |
D0 |
WT(Kg) |
|
15 |
130 |
95 |
65 |
45 |
16 |
4-ф14 |
218 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4-ф14 |
258 |
140 |
6.9 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4-ф14 |
275 |
160 |
7.4 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4-ф18 |
280 |
180 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4-ф18 |
330 |
200 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4-ф18 |
350 |
240 |
16 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8-ф18 |
400 |
280 |
25 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8-ф18 |
355 |
280 |
30 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8-ф23 |
415 |
320 |
34.5 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8-ф25 |
460 |
360 |
89 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8-ф25 |
510 |
400 |
98 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12-ф25 |
710 |
400 |
170 |
|
250 |
730 |
425 |
370 |
332 |
36 |
12-ф30 |
786 |
450 |
446 |
|
300 |
850 |
485 |
430 |
390 |
40 |
12-ф30 |
925 |
500 |
654 |
