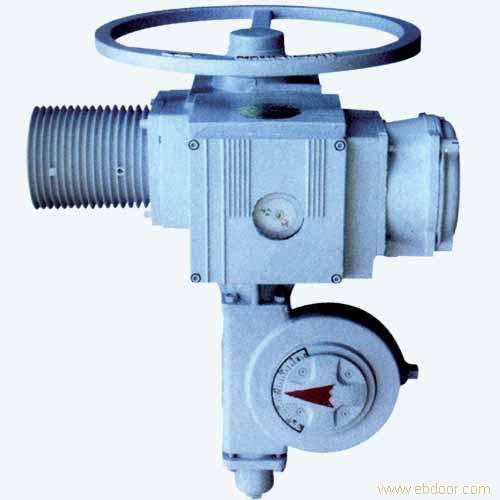

2SA30系列执行器适用于对开环控制或闭环控制系统中各类闸阀、截止阀及调节阀等阀门进行控制或调节的一种装置，防护等级为IP65，可达IP67。2SA30开关型电动执行机构输出转矩范围：10Nm-4000Nm，转速范围：5-160rpm。
扬州西门子电动装置-2SA/2SQ系列西门子电动装置合理，通用性强，可适合多种配套功能的需要，在2SA30上加装电机控制模块盒（LK）可实现就地操作，方便安装和使用，节省费用。
扬州西门子电动装置-2SA/2SQ系列西门子电动装置设计先进，系列齐全，能充分满足电站，石化，冶金矿山等行业自动化控制的需要。
扬州西门子电动装置-2SA/2SQ系列西门子电动装置电动装置的特点
1、该系列产品是吸收西门子公司的先进技术;
2、设计先进、系列齐全，能充分满足电站、石化、冶金、矿山等行业自动化控制的要求;
3、结构合理、通用性强、可适应各种配套功能的需要，在2SA30上加装电机控制盒（LK）可实现就地操作，
方便安装和使用，节省费用;
4、能提供二个以上的中途信号（即开关向中途信号）;5、具有防尘、防水功能，其防护等级为IP67，应用户要求亦可提供防
护等级为IP68的电动装置;
6、调整方便、控制精度高。
扬州西门子电动装置-2SA/2SQ系列西门子电动装置
技术条件
1、环境温度：-20℃～+80℃
2、工作制式：S2-15min短时工作制
3、电 源：三相380V 50Hz
4、防护等级：IP67、IP68（特殊定货）
5、行程精度：≤0.5％
6、转矩精度：≤10％
7、连接尺寸：按GB12222或JB2920执行
扬州西门子电动装置-2SA/2SQ系列西门子电动装置
|
S系列 |
型
号 |
2SA3010 |
2SA3011 |
2SA3012 |
2SA3020 |
2SA3021 |
2SA3022 |
2SA3030 |
2SA3031 |
2SA3032 |
2SA3040 |
2SA3041 |
2SA3042 |
|
控制转距 |
最
大
值 |
30Nm |
60Nm |
125Nm |
250Nm |
500Nm |
1000Nm |
2000Nm |
4000Nm |
|
最
小
值 |
10Nm |
20Nm |
40Nm |
80Nm |
160Nm |
315Nm |
630Nm |
1250Nm |
|
输出
转速 |
5-160r/min |
5/40r/min |
|
法兰号GB12222
ISO5210 |
F07 |
F10 |
F14 |
F16 |
F25 |
F30 |
|
电机
工作
制式 |
S2制式 15min |
|
电机 |
三相异步电动机F级 |
|
质量 |
26 |
27 |
50 |
54 |
110 |
115 |
220 |
235 |
|
R系列 |
型号 |
2SA3510 |
2SA3511 |
2SA3512 |
2SA3520 |
2SA3521 |
2SA3522 |
2SA3530 |
2SA3531 |
2SA3532 |
2SA3540 |
2SA3541 |
2SA3542 |
|
控制转距 |
最
大
值 |
20Nm |
40Nm |
80Nm |
175Nm |
350Nm |
700Nm |
1400Nm |
2800Nm |
|
最
小
值 |
15Nm |
30Nm |
60Nm |
125Nm |
250Nm |
500Nm |
1000Nm |
2000Nm |
|
整定转距 |
15Nm |
30Nm |
60Nm |
125Nm |
250Nm |
500Nm |
1000Nm |
2000Nm |
|
输出转速 |
5至40 |
5至14 |
5至10 |
|
法兰号GB12222 |
F07 |
F10 |
F14 |
F16 |
F25 |
F30 |
|
工作制式 |
S4制式（间歇工作制，机械制动）。S5（间歇工作制，可带电制动）。最小负载持续率10%，最所操作次数1200c/h。 |
|
电机 |
三相异步电动机，带及不带制动器，绝缘等级F级，带PTC热敏元件。 |
|
质量(kg) |
26 |
27 |
50 |
55 |
110 |
116 |
220 |
235 |
应 注意 按铭牌 接线图接线 控制和动力电缆应 分别接线
保证防护等级，在电缆进口处使用带密封垫的穿线接头
对于开环控制，可采用换向接触器来控制电机，装上LK电机控制模块以替换
现场控制柜中的电机控制箱。
应注意：在电动装置停止运行后，开关及信号部分（ESM）上的空间防结露加热器HZ带电
