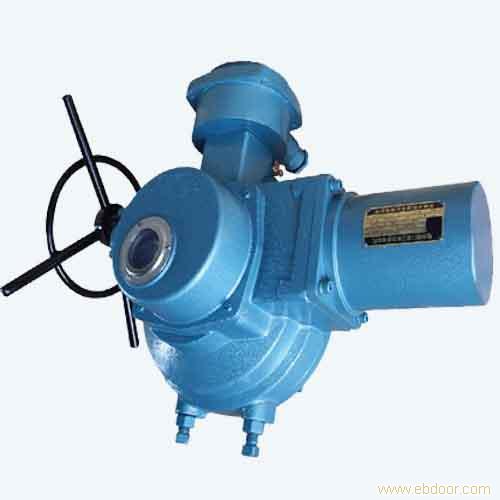

部分回转电动装置-Q型部分回转电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。
部分回转电动装置-Q型部分回转电动装置可远距离控制，也可现场操作。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。
部分回转电动装置-Q型部分回转电动装置的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《爆炸性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。
部分回转电动装置按防护类型可分为户外型和隔爆型；
按控制方式又可分为常规型、整体型和整体调节型。
部分回转电动装置-Q型部分回转电动装置
工作环境和主要技术参数
电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
部分回转电动装置-Q型部分回转电动装置
工作环境
环境温度： -20~+60℃ （特殊订货 -40~+80℃）
相对湿度：≤95%（25℃时）
部分回转电动装置-Q型部分回转电动装置
防护类型
户外型：用于无易燃、易爆和无腐蚀性介质的场所；
隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
防护等级：IP55（特殊订货IP65、IP67）
技术参数
部分回转电动装置技术参数见表1
|
基座号 |
型号 |
输出转矩 N.m |
阀杆直径（mm） |
手动速比 |
输出转速(r/min) |
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|
电机功率(kw) |
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
~ |
~ |
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
~ |
~ |
~ |
|
Q400 |
4000 |
0.55 |
0.75 |
~ |
~ |
~ |
~ |
|
Q500 |
5000 |
0.75 |
1.1 |
~ |
~ |
~ |
~ |
电机技术参数见表2
|
功率KW |
0.03 |
0.06 |
0.09 |
0.12 |
0.18 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
|
电流A |
0.3 |
0.48 |
0.6 |
0.7 |
0.95 |
1.3 |
1.6 |
2.4 |
3 |
3.4 |
外形尺寸见表3
| 型号 |
B1 |
B2 |
H1 |
H2 |
L |
L1 |
фD |
| Q1 |
207 |
100 |
227 |
389 |
477 |
260 |
200 |
| QB1 |
311 |
100 |
262 |
444 |
527 |
310 |
200 |
| Q2 |
252 |
145 |
293 |
455 |
550 |
323 |
375 |
| QB2 |
356 |
145 |
336 |
510 |
584 |
363 |
375 |
| Q3 |
282 |
180 |
311 |
459 |
662 |
390 |
510 |
| QB3 |
386 |
180 |
346 |
495 |
662 |
390 |
510 |
注：QB为隔爆型 H1为户外型、隔爆型 H2为整体型、整体调节型DQ型叠加式
|
型号 |
输出转矩(N.m) |
输出转速
(r/min) |
阀杆直径(mm) |
配用Z型电装型号 |
电机功率(KW) |
额定电流(A) |
手动速比 |
|
DQBZ50 |
500 |
0.44 |
40 |
Z10-18BZ |
0.25 |
1.3 |
48 |
|
DQBZ00 |
1000 |
0.44 |
40 |
Z10-18BZ |
0.25 |
1.3 |
48 |
|
DQBZ200 |
2000 |
0.44 |
40 |
Z15-18BZ |
0.37 |
1.6 |
48 |
|
DQBZ300 |
3000 |
0.44 |
50 |
Z20-18BZ |
0.37 |
1.6 |
48 |
|
DQBZ400 |
4000 |
0.44 |
50 |
Z20-18BZ |
0.37 |
1.6 |
48 |
|
DQBZ500 |
5000 |
0.44 |
50 |
Z30-18BZ |
0.55 |
2.4 |
48 |
|
DQBZ600 |
6000 |
0.44 |
60 |
Z30-18BZ |
0.55 |
2.4 |
48 |
|
DQBZ800 |
8000 |
0.44 |
80 |
Z45-24BZ |
1.1 |
3.4 |
54 |
|
DQBZ1000 |
10000 |
0.44 |
90 |
Z45-24BZ |
1.1 |
3.4 |
54 |
|
DQBZ1200 |
12000 |
0.44 |
90 |
Z60-24BZ |
1.5 |
6.5 |
54 |
|
DQBZ1600 |
16000 |
0.4 |
100 |
Z90-24BZ |
2.2 |
7.2 |
60 |
|
DQBZ2000 |
20000 |
0.4 |
100 |
Z120-24BZ |
3 |
9 |
